怎麽確定落料衝孔件這種衝壓件的工藝方案

來源： 滄州17C.COM機械製造有限公司 日期：2021-03-19 09:27:21 點擊：2573 屬於：行業動態

衝壓件廠加工衝壓件要用衝壓模具，衝壓模具常用的類型有單工序模、級進模和複合模三種。那麽到底應選擇哪種模具合適呢？這要根據衝壓件的具體結構形狀及精度要求來確定。

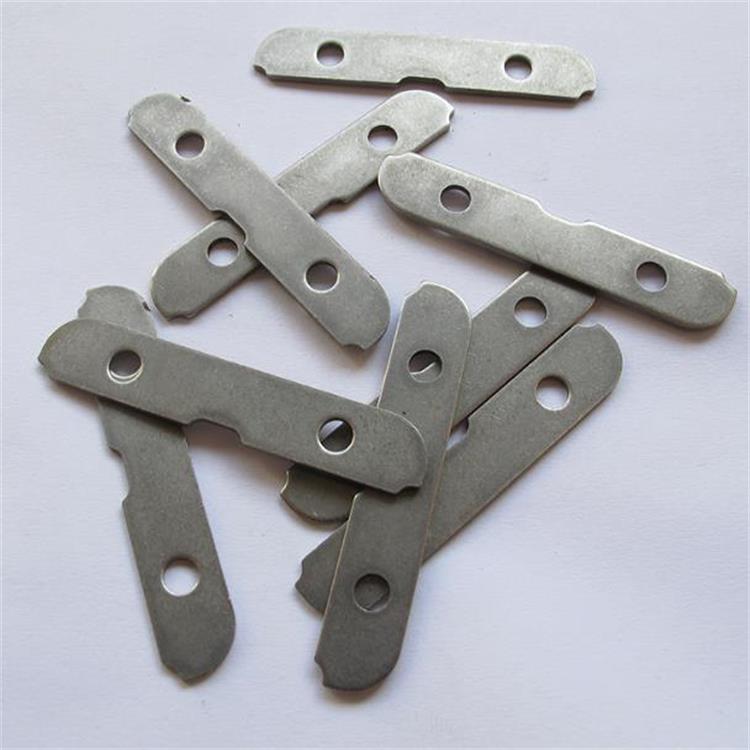

落料衝孔件是衝壓件廠常會碰到的一種較為簡單的衝壓件，下麵就以它為例來介紹下這種衝壓件的工藝方案的確定過程。
1.方案一：先落料，後衝孔。采用兩套單工序模生產；
2.方案二：落料—衝孔複合衝壓，采用複合模生產；
3.方案三：衝孔—落料連續衝壓，采用級模生產。
方案一模具結構簡單，但需要兩道工序、兩副模具，生產效率低，零件精度較差，在生產批量較大的情況下不適用。
方案二隻需要一副模具，衝壓件的形位精度和尺寸精度易保證，且生產效率高。盡管模具結構較方案一複雜，但由於零件的幾何形狀較簡單，模具製造並不困難；
方案三也隻需要一副模具，生產效率也很高，但與方案二相比，生產的零件精度稍差，要保證衝壓件的形位精度，需在模具上設置導正銷導正，模具製造、裝配較複合模略複雜。
經過以上三個方案的比較，應該選用方案二即采用複合模來生產加工這個落料衝孔件較為合適。
