衝壓件模具圖繪製的基本原則是什麽

來源： 滄州17C.COM機械製造有限公司 日期：2021-02-02 09:40:51 點擊：2481 屬於：行業動態

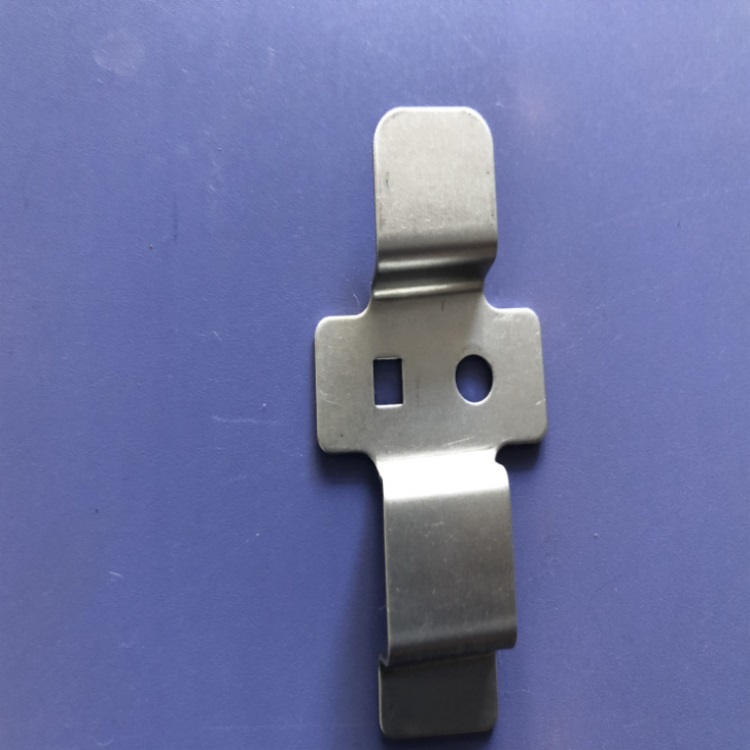

衝壓件廠家接到一個衝壓件的訂單，需要設計出合理的模具圖然後依據模具圖紙製作出衝壓件的模具，才能進行衝壓件的生產加工。下麵我們來了解下衝壓件模具圖紙的繪製原則。
模具裝配圖主要的目的是要反映模具的基本構造，表達零件之間的相互裝配關係，包括位置關係和配合關係。從這個目的出發，一張模具裝配圖所必須達到的基本要求為：首先，模具裝配圖中各個零件不能遺漏，不論哪個模具零件，裝配圖中均應有所表達；其次模具裝配圖中各個零件位置及與其它零件間的裝配關係應明確。
在模具裝配圖中，除了要有足夠的說明模具結構的投影圖、必要的剖視圖和斷麵圖、技術要求、標題欄和填寫各個零件的明細欄外，還需滿足其它要求。模具裝配圖的繪製要求須符合製圖標準，現總結如下：
A.應遵守標準GB/T14689-2008中對圖紙幅麵和格式的有關規定；
B.可按模具設計中習慣或特殊規定的製圖方法作圖；
C.盡量以1:1的比例繪圖，必要時按機械製圖要求的比例縮放，但尺寸按實際尺寸標注；

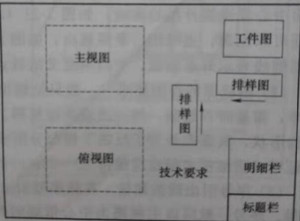

D.衝壓模具總裝配圖的布置方法如下圖所示
